SİSMİK NOFIRE
SİSMİK NOFIRE

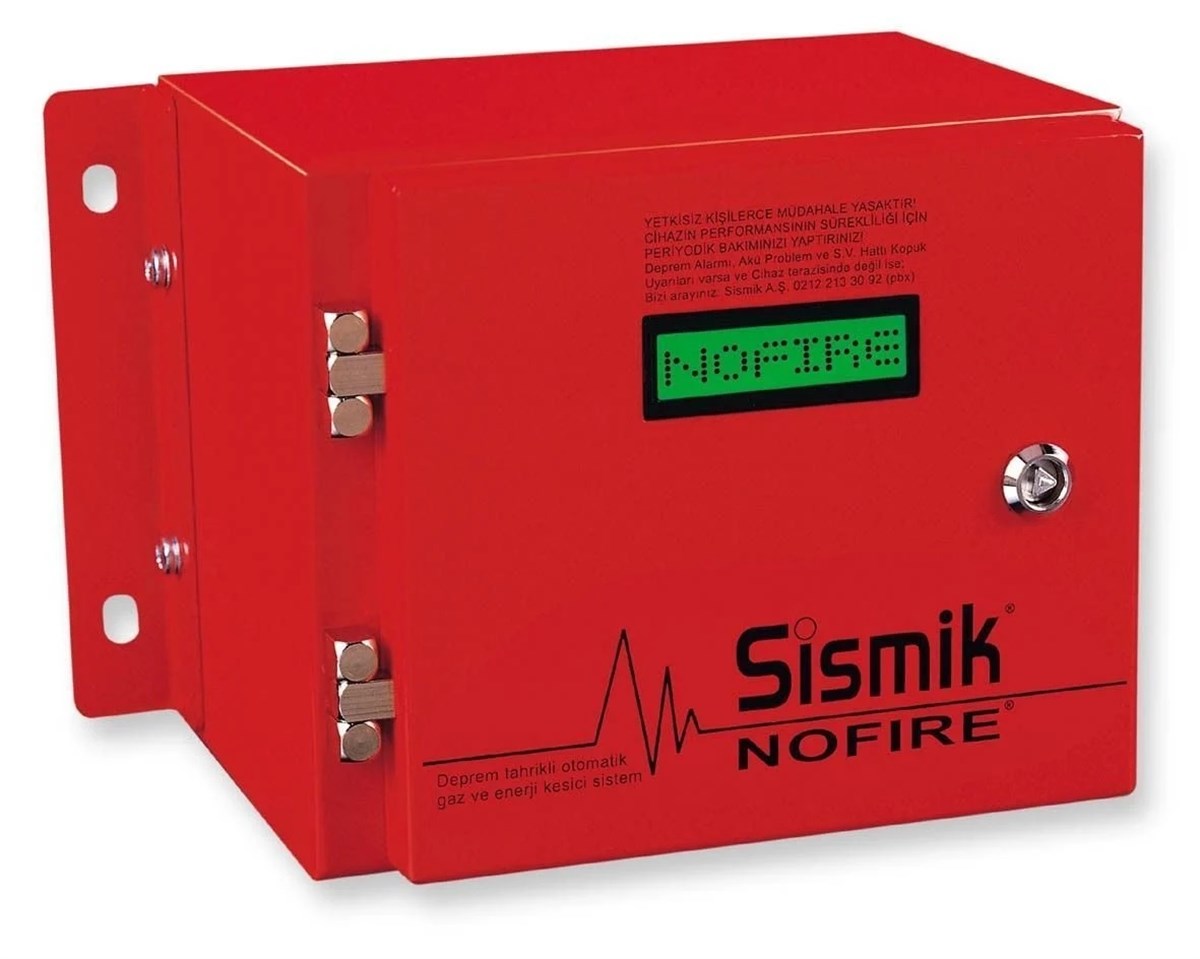

Deprem Sensörü Sismik Nofire (Deprem Sensörü Sismik Nofire)

Marka : sismik
İndirim Oranı : %9 İndirim
KDV Dahil : $276.00
İndirimli : $209.00  + KDV
KDV Dahil : $250.80
Stok Miktarı : 1

*TSE 12884 Belgelisine sahip,

*LCD Göstergesi,

*Mekanik Sensörlü,

*Elektro-mekanik Deprem Cihazı

*Kamu kurumlarına özel, proje ürünü.



ADET

Artır Azalt



Teknik Özellikler

  • Çalışma voltajı (Şebekede): Giriş;190/230VAC 50Hz , Çıkış;13,80VDC ±%3
  • Stand by da akım çekişi: 0,03 A
  • Akü kapasitesi: 12V 2.3Ah
  • Akü besleme gerilimi:11,7VDC - 13,8VDC ± %3
  • Akü çalışma (Stand by da) süresi:36 saat
  • S.Vana röle kontak akımı: 5A (max) ; 240VAC / 28VDC
  • S.Vana çıkış akımı:1,6A
  • Kuru kontak çıkış akımı: 5A (max) 240VAC / 28VDC
  • Harici kontak giriş akımı: 5mA (max)
  • Akü çek etme özelliği:Otomatik (100 sn‘de bir 60 mA’lik yük ile) ve Manuel
  • Alarm durumunda S. Vana enerjilenme : Max. 4 sn süre ile enerjilendirme.
  • Çalışma ortam sıcaklığı: -10 ile +51,5º C arası
  • S.Vana bağlantı kablo kalınlığı, mesafesi: Max. 20m (1,5mmx2 TTR kablo)
  • Montaj konumu: Yatayda 0°
  • Depremi algılama konumu: 360°
  • Toplam yükseklik : 180mm
  • Toplam genişlik : 215mm
  • Toplam derinlik : 165mm
  • Ağırlık : 6.2 Kg

Göstergeler ve uyarılar

  • Deprem alarmı: Deprem olduğunda, LCD ekranda "Deprem Alarmı” yazar ve sesli ikaz verir.
  • Şebeke çalışma göstergesi : LCD ekranda "Sistem Şebekede” yazar.
  • Akü çalışma göstergesi : LCD ekranda "Sistem Aküde” yazar..
  • Akü test özelliği : Akü test özelliği iki şekilde yapılır
  • Manuel ; Yapılacak periyodik bakımlarda, cihazın kapağı açılır ve içerideki akü test butonuna (2.buton) basılır. Eğer akü voltajı eşik geriliminin altına düşmüşse sistem şebekedeyken"Akü Şarjda” ve sistem aküde ise ”Akü Zayıf” ifadesi görülür ve sesli ikaz verir.
  • Otomatik ; Cihaz her 100 sn de bir 60mA’lik yük akımı ile eşik gerilimi olan 11,7VDC(±%5)’in altına düşüp düşmediği test edilir. Akü voltajı eşik geriliminin altına düşmüşse sistem aküde ise "Akü Zayıf” ,sistem şebekede ise "Akü Şarjda” ifadesi görülür ve sesli ikaz verir.
  • Akü zayıf veya problem(yetersiz) : Cihazın otomatik olarak yapmış olduğu akü testi 11 kez tekrarlanır.Bu süre zarfında akü geriliminde herhangi bir yükselme eğilimi görülmüyorsa LCD ekranda "Akü Problem” ifadesi görülür ve sesli ikaz verir.
  • S.Vana arızası veya hat kopukluğu ikazı : LCD ekranda "S.V. Hattı Kopuk” yazıyor ve sesli ikaz (her 5sn’de 3 kez) veriyorsa, Selenoid vanada sorun veya bağlantı kablosunda kopukluk vardır.
  • Akü otomatik şarj özelliği : Şebekede çalışırken devamlı şarj halinde.
  • Alarm reset özelliği : Manuel olarak. (1.buton)
  • Cihaz test özelliği : Manuel olarak. (3.buton)



Algılama Değerlerini Etkileyen Hususlar;

  • Bina/Tesis ve Yapıların sağlamlığı ve kalitesi,
  • Depremin merkez üssü'ne olan yakınlığı,
  • Depremin şiddeti,
  • Depremin süresi,
  • Cihazların montaj yerinin KOLON yada KİRİŞ olmaması,
  • Cihazların zemine en yakın kata monte edilmemesi,
  • Cihazların Yıllık periyodik bakımlarının zamanında yapılmaması.

TS 12884/Nisan 2002 - Madde 1.2.2.1.2 ALGILAMA DEĞERLERİ
Frekans (Hz) Periyot (sn) Maks.İvme (g) Gerekli Koşul
7,7 0,13 0,60 ALGILAMALI
5 0,20 0,35 ALGILAMALI
2,5 0,40 0,25 ALGILAMALI
1 1 0,25 ALGILAMALI

Frekans (Hz) Periyot (sn) Maks.İvme (g) Gerekli Koşul
10 0,10 0,30 ALGILAMAMALI
5 0,20 0,20 ALGILAMAMALI
2,5 0,40 0,15 ALGILAMAMALI
1 1 0,10 ALGILAMAMALI







NOFIRE Sismik Deprem cihazının özelliklerinden bir kaçı aşağıdaki gibidir.

  • Mekanik deprem Sensörü; Deprem anında veya herhangi bir sebepten dolayı oluşabilecek manyetik alanlardan kesinlikle etkilenmemektedir.
  • Paslanmaz çelik bilyesi ve patentli tasarımıyla uzun yıllar depremi algılayıp, sinyal gönderir yapıda imal edilmiştir
  • Harici sensör girişi sayesinde; Gaz alarm cihazı ile beraber kullanılarak, tek bir Selenoid Vanayı (12V DC) kapatabilme özelliği…
  • Kontak çıkışı sayesinde, istenilen her devreye kontak verebilme özelliği…
  • LCD göstergesi ile Bina yöneticisi veya yetkilisi için kullanım kolaylığı sağlamaktadır.
  • Dünya standartlarında üretilmiş, %100 sızdırmaz panosu ile uzun ömürlü güvenlik imkânı sağlamaktadır.
  • Pano bağlantısı sıkıca ve terazisinde montajı yapıldığında orta ve yukarı şiddetteki depremlerde kapama yapmaktadır.
  • Kesinlikle Tır, Dozer, Kamyon, Tren vb. gibi zemini titretebilen araçların çalışmasından etkilenmemektedir. Binanın kütlesel hareketi ile devreye girmektedir.
